CM usam automaticamente).

✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).

✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

✓
Código com EQUIVALENTE cadastrado não se usa — converte (não duplica peça, não abre código novo no estoque)
Nenhum código-equivalente em uso (4 cadastrados).

✓
Tampinha é a ponteira do topo de UM montante — TAMP-SU111 é a do SU-111 (existe uma por perfil)
Não usa TAMP-SU111 — a regra não se aplica.

← Catálogo

Porta Suprema 2 folha(s) 28 perfis 11 componentes 2 opções

Medidas sempre Largura × Altura

Preenchimento do painel

Perfis (28)

	Perfil	Medida	Qtd	Corte	Peso/m	Custo/m	Barra 6m
⠿	SU-228 Perfil Alumínio	ƒxL-53= 1797 mm	ƒx1	90/90	0,688	R$ 27,52	R$ 165,12	⚑⇄×
⠿	SU-001 Trilho superior	ƒxL-53= 1797 mm	ƒx1	90/90	0,762	R$ 30,48	R$ 182,90	⚑⇄×
⠿	SU-003 Batente lateral	ƒxH-27= 2073 mm	ƒx2	90/90	0,523	R$ 20,92	R$ 125,52	⚑⇄×
⠿	SU-039 Montante folha correr	ƒxH-70= 2030 mm	ƒx2	90/90	0,520	R$ 20,80	R$ 124,78	⚑⇄×
⠿	SU-040 Montante mão amigo (aba)	ƒxH-70= 2030 mm	ƒx1	90/90	0,480	R$ 19,19	R$ 115,15	⚑⇄×
⠿	SU-049 Montante correr tubular reforçado	ƒxH-70= 2030 mm	ƒx1	90/90	1,052	R$ 42,08	R$ 252,46	⚑⇄×
⠿	SU-053 Travessa montante horizontal	ƒx(L-158.6)/2= 846 mm	ƒx2	90/90	0,507	R$ 20,28	R$ 121,68	⚑⇄×
⠿	SU-102 Baguete para travamento de vidro	ƒxH-T-118= 782 mm	ƒx4	90/90	0,111	R$ 4,44	R$ 26,66	⚑⇄×
⠿	SU-102 Baguete para travamento de vidro	ƒx905	ƒx4	90/90	0,111	R$ 4,44	R$ 26,66	⚑⇄×
⠿	SU-102 Baguete para travamento de vidro	ƒx(L-158.6)/2= 846 mm	ƒx8	90/90	0,111	R$ 4,44	R$ 26,64	⚑⇄×
⠿	SU-225 Montante horizontal inferior 100mm	ƒx(L-158.6)/2= 846 mm	ƒx2	90/90	0,989	R$ 39,56	R$ 237,34	⚑⇄×
⠿	SU-227 Travessa central horizontal com olhal	ƒx(L-158.6)/2= 846 mm	ƒx2	90/90	0,550	R$ 22,00	R$ 132,02	⚑⇄×
⠿	CL-006 Macho de conexão 8.5mm só com Contramarco = CONTRAMARCO Y-721	ƒx23	ƒx4	90/90	1,112	R$ 44,49	R$ 266,95	⚑⇄×
⠿	CL-011 Cunha de conexão para canal de 8.5mm só com Contramarco = CONTRAMARCO Y-721	ƒx23	ƒx8	90/90	0,319	R$ 12,75	R$ 76,51	⚑⇄×
⠿	Y-721 Contramarco cadeirinha só com Contramarco = CONTRAMARCO Y-721	ƒxL= 1850 mm	ƒx1	45/45	0,195	R$ 7,80	R$ 46,80	⚑⇄×
⠿	Y-721 Contramarco cadeirinha só com Contramarco = CONTRAMARCO Y-721	ƒxH= 2100 mm	ƒx2	45/45	0,195	R$ 7,80	R$ 46,80	⚑⇄×
⠿	E-517 Perfil de alumínio só com Contramarco = CONTRAMARCO Y-721	ƒxL= 1850 mm	ƒx1	45/45	0,510	R$ 20,41	R$ 122,47	⚑⇄×
⠿	CL-006 Macho de conexão 8.5mm só com Contramarco = CONTRAMARCO CM-063	ƒx23	ƒx4	90/90	1,112	R$ 44,49	R$ 266,95	⚑⇄×
⠿	CL-011 Cunha de conexão para canal de 8.5mm só com Contramarco = CONTRAMARCO CM-063	ƒx23	ƒx8	90/90	0,319	R$ 12,75	R$ 76,51	⚑⇄×
⠿	CM-063 Contramarco cadeirinha 26×24 só com Contramarco = CONTRAMARCO CM-063	ƒxL= 1850 mm	ƒx1	45/45	0,165	R$ 6,60	R$ 39,60	⚑⇄×
⠿	CM-063 Contramarco cadeirinha 26×24 só com Contramarco = CONTRAMARCO CM-063	ƒxH= 2100 mm	ƒx2	45/45	0,165	R$ 6,60	R$ 39,60	⚑⇄×
⠿	E-517 Perfil de alumínio só com Contramarco = CONTRAMARCO CM-063	ƒxL= 1850 mm	ƒx1	45/45	0,510	R$ 20,41	R$ 122,47	⚑⇄×
⠿	E-613 Remate p/ contramarco só com Arremate = ARREMATE E-613	ƒxL+12= 1862 mm	ƒx1	45/45	0,168	R$ 6,72	R$ 40,32	⚑⇄×
⠿	E-613 Remate p/ contramarco só com Arremate = ARREMATE E-613	ƒxH-37= 2063 mm	ƒx2	90/45	0,168	R$ 6,72	R$ 40,32	⚑⇄×
⠿	ME-013 Perfil de alumínio só com Arremate = ARREMATE E-613	ƒxL+12= 1862 mm	ƒx1	90/90	0,275	R$ 11,00	R$ 66,00	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate = ARREMATE MP-347	ƒxL+20= 1870 mm	ƒx1	45/45	0,184	R$ 7,36	R$ 44,16	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate = ARREMATE MP-347	ƒxH-37= 2063 mm	ƒx2	90/45	0,184	R$ 7,36	R$ 44,16	⚑⇄×
⠿	ME-013 Perfil de alumínio só com Arremate = ARREMATE MP-347	ƒxL+12= 1862 mm	ƒx1	90/90	0,275	R$ 11,00	R$ 66,00	⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (11)

	Componente	Quantidade	Un	Custo/un	Condição
⠿	FIT-200 Fita vedadora com barreira plastica - master	ƒxH+4*L= 9500 pç	m	R$ 0,78	—	⚑×
⠿	NYL329 Caixa de dreno p/ janela de correr SUPREMA	ƒx1	un	R$ 1,90	—	⚑×
⠿	NYL332 Guia deslizante com placa SUPREMA	ƒx8	un	R$ 0,90	—	⚑×
⠿	NYL335 Vedação superior SUPREMA	ƒx1	un	R$ 1,00	—	⚑×
⠿	NYL357 Tampa do montante (SU-047/049) SUPREMA	ƒx2	un	R$ 3,00	—	⚑×
⠿	ROL440 Roldana simples com rolamento	ƒx4	un	R$ 3,84	—	⚑×
⠿	SD-2504 Contra fecho lateral L.suprema	ƒx2	un	R$ 6,95	—	⚑×
⠿	SD-2564 Escova com felpas 7.5 x 6	ƒx4*H= 8400 pç	m	R$ 0,66	—	⚑×
⠿	SD-355 Parafuso 4,8 x 32 ponta guia philips/fenda	ƒx28	un	R$ 0,21	—	⚑×
⠿	SP-1053 Fecho concha com chave (suprema)	ƒx2	un	R$ 36,00	—	⚑×

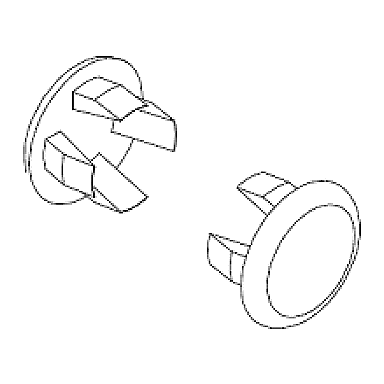

⠿	SP-821 Tampa (botão) tapa furo 3/8	ƒx12	un	R$ 0,21	—	⚑×

Identidade

Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.

Código

Categoria

Linha

Tipo (desenho)

Folhas

Medida padrão (mm)

Escolhas (2)

Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.

Contramarco ×

muda o desenho da esquadria

Nenhum padrão ×

CONTRAMARCO Y-721 ×

CL-006Macho de conexão 8.5mm

23×490/90×

CL-011Cunha de conexão para canal de 8.5mm

23×890/90×

Y-721Contramarco cadeirinha

L×145/45×

Y-721Contramarco cadeirinha

H×245/45×

E-517Perfil de alumínio

L×145/45×

CONTRAMARCO CM-063 ×

CL-006Macho de conexão 8.5mm

23×490/90×

CL-011Cunha de conexão para canal de 8.5mm

23×890/90×

CM-063Contramarco cadeirinha 26×24

L×145/45×

CM-063Contramarco cadeirinha 26×24

H×245/45×

E-517Perfil de alumínio

L×145/45×

Arremate ×

muda o desenho da esquadria

Nenhum padrão ×

ARREMATE E-613 ×

E-613Remate p/ contramarco

L+12×145/45×

E-613Remate p/ contramarco

H-37×290/45×

ME-013Perfil de alumínio

L+12×190/90×

ARREMATE MP-347 ×

MP-347Arremate face reto 37mm

L+20×145/45×

MP-347Arremate face reto 37mm

H-37×290/45×

ME-013Perfil de alumínio

L+12×190/90×

Parâmetros

Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas

Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.

Folhas que correm

Quais componentes são a concha, a chave e o puxador da folha de correr. Isso habilita configurar cada folha (corre/fixa, trava com chave, puxador) no painel do orçamento. Porta de giro não usa isto — a trava dela (fechadura, tranqueta, ferrolho) fica nas Escolhas.

Estilo de correr Concha (base da folha que corre) Chave (trava opcional) Puxador

Escolhe pelo nome — a lista vem do grupo (Fecho concha / Puxador) no Catálogo. Cadastrou um modelo novo nesse grupo? Aparece aqui sozinho.

Vidro

Vidro padrão (trocável no orçamento)

Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.

Vidros permitidos (nenhum marcado = todos servem)

Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado

Calibração pendente

Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
