Maxim-ar modular na horizontal e vertical, com fechos punho… SU-M ✓ regras
Regras de montagem
A base de conhecimento checada nesta tipologia — recalcula a cada edição.
ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como JANELA → LADOS=4, HLADOS=2, CANTOS=4 (módulos de arremate/CM usam automaticamente).
✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).
✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

← Catálogo
Esquadria Suprema 1 folha(s) 20 perfis 10 componentes 2 opções
Medidas sempre Largura × Altura
Preenchimento do painel
Perfis (20)
PerfilMedidaQtdCortePeso/mCusto/mBarra 6m

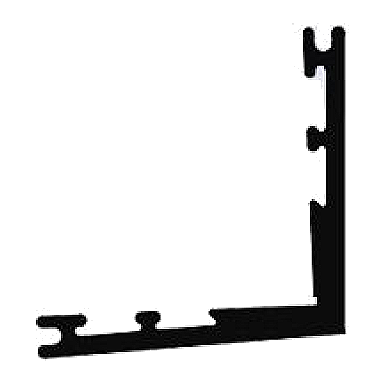

⠿ CL-006
Macho de conexão 8.5mm
 ƒx23 ƒx8 90/90 1,111 R$ 44,46 R$ 266,74 ⚑⇄×
⠿ CL-011
Cunha de conexão para canal de 8.5mm
 ƒx23 ƒx16 90/90 0,319 R$ 12,77 R$ 76,63 ⚑⇄×

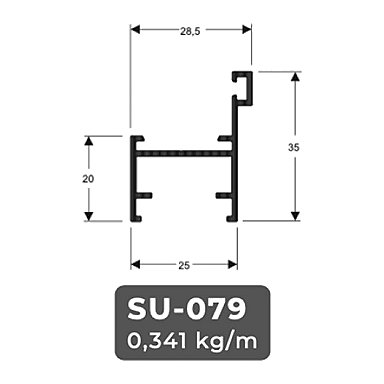

⠿ SU-079
Marco perimetral para maxim-ar e fixo
 ƒxH-27= 573 mm ƒx2 45/45 0,341 R$ 13,65 R$ 81,89 ⚑⇄×
⠿ SU-079
Marco perimetral para maxim-ar e fixo
 ƒxL-27= 573 mm ƒx2 45/45 0,341 R$ 13,65 R$ 81,89 ⚑⇄×

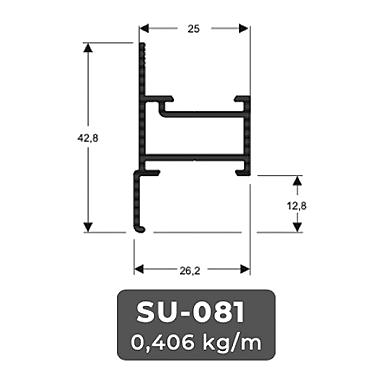

⠿ SU-081
Montante vertical lateral de folha max
 ƒx((H-(A*43))-40)/A= 517 mm ƒx(((A)*B)*2)= 2 pç 90/90 0,409 R$ 16,36 R$ 98,18 ⚑⇄×

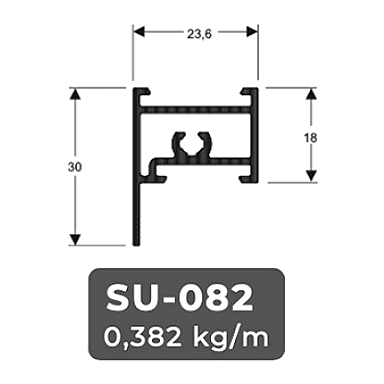

⠿ SU-082
Montante horizontal superior/inferior folha max/fixa
 ƒx((L-B*79)-40)/B= 481 mm ƒx(((A)*B)*2)= 2 pç 90/90 0,382 R$ 15,28 R$ 91,68 ⚑⇄×
⠿ SU-083
Perfil Alumínio
 ƒxL-27= 573 mm ƒxA= 1 pç 90/90 0,144 R$ 5,76 R$ 34,56 ⚑⇄×
⠿ SU-084
Mata-junta (encontro das folhas)
 ƒx((L-B*17)-40)/B= 543 mm ƒx(A*B)= 1 pç 90/90 0,125 R$ 5,01 R$ 30,05 ⚑⇄×
⠿ SU-085
Perfil Alumínio
 ƒx((L-B*27)-40)/B= 533 mm ƒx(B*(A-1))= 0 pç 90/90 0,499 R$ 19,96 R$ 119,76 ⚑⇄×

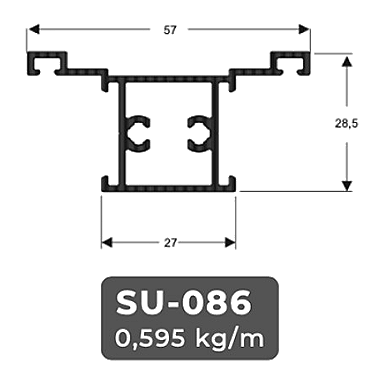

⠿ SU-086
Travessa interrmodular de marco para max/fixo
 ƒxH-67= 533 mm ƒx(B-1)= 0 pç 90/90 0,590 R$ 23,60 R$ 141,60 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro
 ƒx((H-(A*103))-40)/A= 457 mm ƒx(((A)*B)*2)= 2 pç 90/90 0,111 R$ 4,44 R$ 26,66 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro
 ƒx((L-B*79)-40)/B= 481 mm ƒx(((A)*B)*2)= 2 pç 90/90 0,111 R$ 4,45 R$ 26,69 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxL= 600 mm ƒx2 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxH= 600 mm ƒx2 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxL= 600 mm ƒx2 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxH= 600 mm ƒx2 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxH+12= 612 mm ƒx2 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxL+12= 612 mm ƒx2 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxH+20= 620 mm ƒx2 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxL+20= 620 mm ƒx2 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (10)
ComponenteQuantidadeUnCusto/unCondição

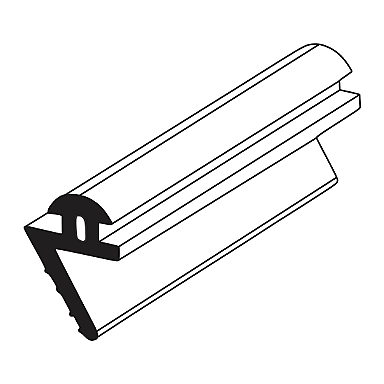

⠿ GUA-239
—		 ƒx((H*B*2)+(L*A*2))= 2400 pç m R$ 2,40 — ⚑×

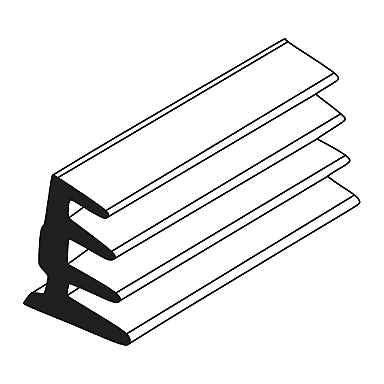

⠿ GUA-256
Guarnição em EPDM para vidro		 ƒx(((H-(A*103)-40)/A)+((L-(B*79)-40)/B))*(A*B)*2= 1876 pç m R$ 2,76 — ⚑×

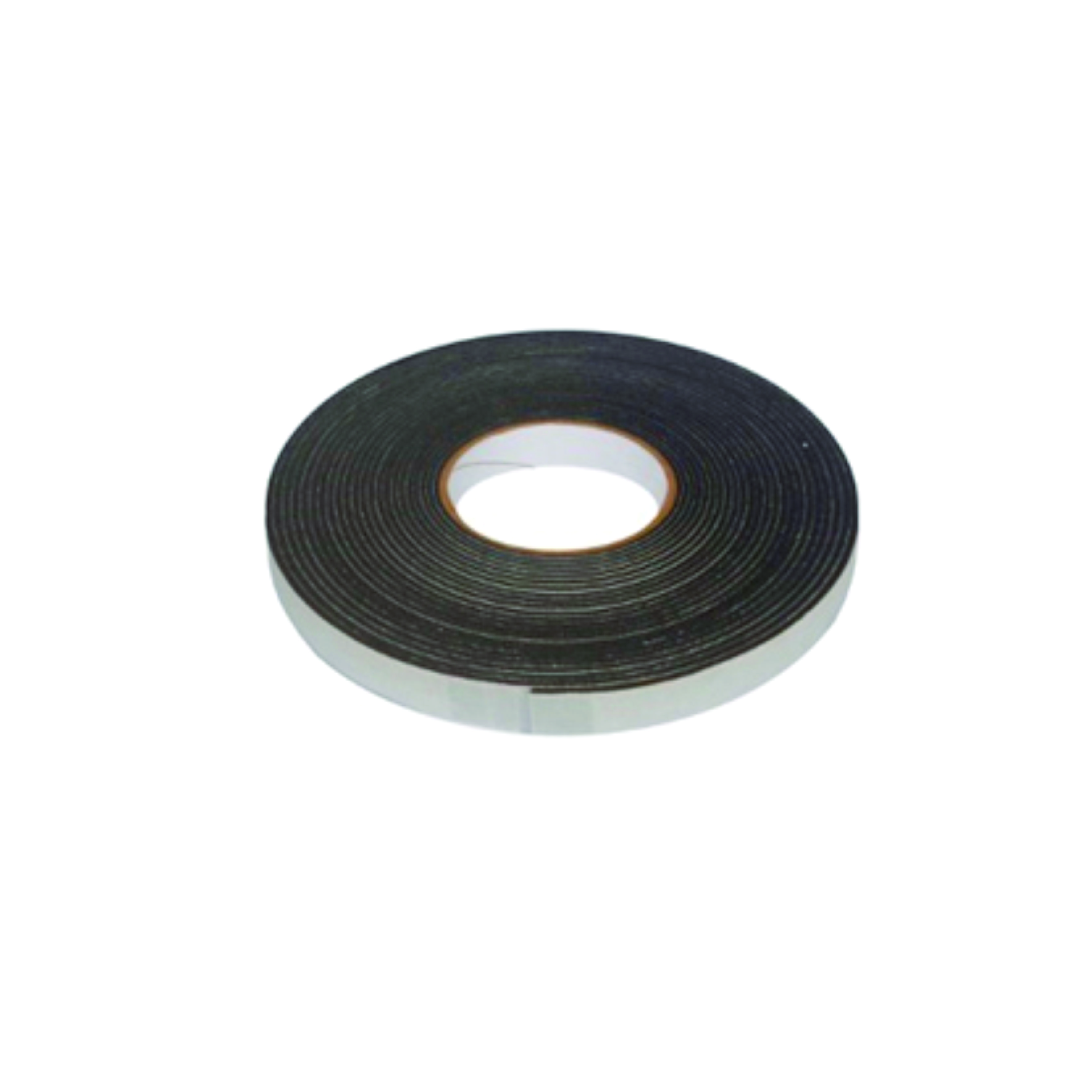

⠿ GUA-258
Guarnição adesiva esponjosa com uma face 11 x 4mm		 ƒx(((H-(A*103)-40)/A)+((L-(B*79)-40)/B))*(A*B)*2= 1876 pç m R$ 0,86 — ⚑×
⠿
 NYL355
—		 ƒx(B*A)*2= 2 pç un R$ 0,39 — ⚑×
⠿ PAR-4,2/13
PARAFUSO PANELA PHILIPS INOX 4,2X16		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 8 pç un R$ 0,11 — ⚑×
⠿ SD-1142
Botão de fixação do arremate para o arremate CM-130		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 8 pç un R$ 1,00 — ⚑×
⠿
 SD-152
—		 ƒx(L*A)= 600 pç m R$ 1,58 — ⚑×

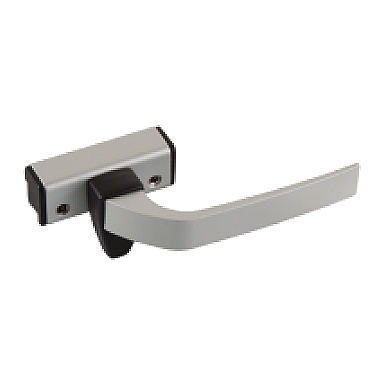

⠿ SD-2511
—		 ƒx(A*B)= 1 pç un R$ 29,90 — ⚑×
⠿
 SD-2538
—		 ƒx(((H-(A*43))-40)/A)<=550?A*B:0= 1 pç m R$ 67,71 — ⚑×
⠿ SD-896
CHUMBADOR DE CM-063/060		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 8 pç un R$ 0,43 — ⚑×
Identidade
Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.
×
Escolhas (2)
Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.
Contramarco ×
Nenhum ×
CONTRAMARCO Y-721 padrão ×
Y-721Contramarco cadeirinha
L×245/45×
Y-721Contramarco cadeirinha
H×245/45×
CONTRAMARCO CM-063 ×
CM-063Contramarco cadeirinha 26×24
L×245/45×
CM-063Contramarco cadeirinha 26×24
H×245/45×
Arremate ×
Nenhum ×
ARREMATE E-613 padrão ×
E-613Remate p/ contramarco
H+12×245/45×
E-613Remate p/ contramarco
L+12×245/45×
ARREMATE MP-347 ×
MP-347Arremate face reto 37mm
H+20×245/45×
MP-347Arremate face reto 37mm
L+20×245/45×
Parâmetros
Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas
Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.
Vidro
Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.
Vidros permitidos (nenhum marcado = todos servem)
Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado
Calibração pendente
Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
