Janela veneziana de correr 2 folhas com fechos tipo concha… SU-JCL 1 a revisar
Regras de montagem
A base de conhecimento checada nesta tipologia — recalcula a cada edição.
✓
Trilho sup/inf com o MESMO nº de canaletas — janela
Trilhos superior e inferior combinam.
✓
Mão de amigo no centro: o par certo por tipo (janela × porta)
Encontro central da mão-amiga com o par certo (aba + escova da mesma classe).
✓
Travessa central precisa de abas dos DOIS lados
Nenhum perfil de folha condicionado como travessa central.
⚠
Componentes básicos do correr não podem faltar
Falta: Roldana (janela ROL-440 · porta ROL-439).
ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como JANELA → LADOS=4, HLADOS=2, CANTOS=4 (módulos de arremate/CM usam automaticamente).
✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).
✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

← Catálogo
Janela Suprema 2 folha(s) 10 perfis 12 componentes
Medidas sempre Largura × Altura
Preenchimento do painel
Perfis (10)
PerfilMedidaQtdCortePeso/mCusto/mBarra 6m
⠿ SU-001
Trilho superior
 ƒxL-53= 1947 mm ƒx1 90/90 0,762 R$ 30,49 R$ 182,93 ⚑⇄×
⠿ SU-002
Trilho inferior
 ƒxL-53= 1947 mm ƒx1 90/90 0,707 R$ 28,29 R$ 169,73 ⚑⇄×
⠿ SU-003
Batente lateral
 ƒxH-27= 973 mm ƒx2 90/90 0,523 R$ 20,92 R$ 125,54 ⚑⇄×
⠿ SU-039
Montante folha correr
 ƒxH-77= 923 mm ƒx2 90/90 0,520 R$ 20,80 R$ 124,80 ⚑⇄×
⠿ SU-040
Montante mão amigo (aba)
 ƒxH-77= 923 mm ƒx1 90/90 0,480 R$ 19,20 R$ 115,20 ⚑⇄×
⠿ SU-041
Montante mão amigo (baguete)
 ƒxH-77= 923 mm ƒx1 90/90 0,507 R$ 20,28 R$ 121,68 ⚑⇄×
⠿ SU-053
Travessa montante horizontal
 ƒx(L-158.6)/2= 921 mm ƒx4 90/90 0,507 R$ 20,28 R$ 121,70 ⚑⇄×

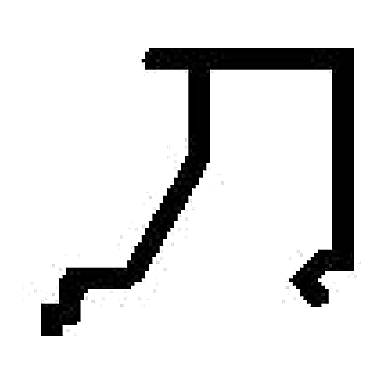

⠿ SU-102
Baguete para travamento de vidro
 ƒxH-179= 821 mm ƒx4 90/90 0,111 R$ 4,44 R$ 26,66 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro
 ƒx(L-158.6)/2= 921 mm ƒx4 90/90 0,111 R$ 4,44 R$ 26,62 ⚑⇄×
⠿ VZ-051
Vaneziana cega c/ passo de 60mm
 ƒx(L-158.6)/2= 921 mm ƒx(INT((H-137)/60)+1)*2= 30 pç 90/90 0,268 R$ 10,72 R$ 64,32 ⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (12)
ComponenteQuantidadeUnCusto/unCondição
⠿ FIT-200
Fita vedadora com barreira plastica - master		 ƒx(H+(L*4))= 9000 pç m R$ 0,78 — ⚑×
⠿ NYL329
Caixa de dreno p/ janela de correr SUPREMA		 ƒx1 un R$ 1,90 — ⚑×
⠿ NYL332
Guia deslizante com placa SUPREMA		 ƒx8 un R$ 0,90 — ⚑×
⠿ NYL335
Vedação superior SUPREMA		 ƒx1 un R$ 1,00 — ⚑×
⠿ PAR-4,2/13
PARAFUSO PANELA PHILIPS INOX 4,2X16		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 16 pç un R$ 0,11 — ⚑×
⠿ SD-1076
Fecho concha manual c/ chave c/ 153mm L. armoni		 ƒx2 un R$ 36,00 — ⚑×

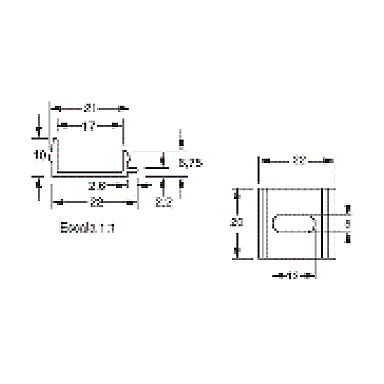

⠿ SD-1142
Botão de fixação do arremate para o arremate CM-130		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 16 pç un R$ 1,00 — ⚑×
⠿ SD-2501
Roldana simples c/ regulagem s/ rolamento (15kg/folha) SUPREMA		 ƒx4 un R$ 3,84 — ⚑×
⠿ SD-2504
Contra fecho lateral L.suprema		 ƒx2 un R$ 6,95 — ⚑×
⠿ SD-2564
Escova com felpas 7.5 x 6		 ƒxH*4= 4000 pç m R$ 0,66 — ⚑×
⠿ SD-355
Parafuso 4,8 x 32 ponta guia philips/fenda		 ƒx16 un R$ 0,21 — ⚑×
⠿ SD-896
CHUMBADOR DE CM-063/060		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 16 pç un R$ 0,43 — ⚑×
Identidade
Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.
×
Escolhas (0)
Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.
Nenhuma escolha ainda. Ex.: Preenchimento (vidro/lambril/veneziana), Travessa central (tem/não), Fechadura (X/Y/Z).
Parâmetros
Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas
Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.
Folhas que correm
Quais componentes são a concha, a chave e o puxador da folha de correr. Isso habilita configurar cada folha (corre/fixa, trava com chave, puxador) no painel do orçamento. Porta de giro não usa isto — a trava dela (fechadura, tranqueta, ferrolho) fica nas Escolhas.
Escolhe pelo nome — a lista vem do grupo (Fecho concha / Puxador) no Catálogo. Cadastrou um modelo novo nesse grupo? Aparece aqui sozinho.
Vidro
Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.
Calibração pendente
Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
