Porta de correr 2 folhas com travessa (baguete) LG-PCRB200 ✓ regras

Regras de montagem

A base de conhecimento checada nesta tipologia — recalcula a cada edição.

ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como PORTA → LADOS=3, HLADOS=1, CANTOS=2 (módulos de arremate/CM usam automaticamente).

✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).

✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

✓
Código com EQUIVALENTE cadastrado não se usa — converte (não duplica peça, não abre código novo no estoque)
Nenhum código-equivalente em uso (4 cadastrados).

✓
Tampinha é a ponteira do topo de UM montante — TAMP-SU111 é a do SU-111 (existe uma por perfil)
Não usa TAMP-SU111 — a regra não se aplica.

← Catálogo

Porta Gold 2 folha(s) 32 perfis 21 componentes 3 opções

Medidas sempre Largura × Altura

Preenchimento do painel

Perfis (32)

	Perfil	Medida	Qtd	Corte	Peso/m	Custo/m	Barra 6m
Marco 15
⠿	LG-044 Marco horizontal superior para janela/porta de correr 2/4 planos	ƒxL-56= 1544 mm	ƒx1	90/90	1,244	R$ 49,77	R$ 298,61	⚑⇄×
⠿	LG-045 Marco vertical lateral para janela/porta de correr 2/4 planos	ƒxH-27= 2073 mm	ƒx2	90/90	0,957	R$ 38,28	R$ 229,68	⚑⇄×
⠿	LG-046 Tampo dos marcos verticais	ƒxH-55= 2045 mm	ƒx2	90/90	0,206	R$ 8,24	R$ 49,44	⚑⇄×
⠿	LG-047 Trilho horizontal inferior para janela/porta de correr 2/4 planos aba 32mm	ƒxL-56= 1544 mm	ƒx1	90/90	1,133	R$ 45,31	R$ 271,87	⚑⇄×
⠿	CM-060 Contramarco tipo cadeirinha 34.8 x 24 mm só com Contramarco = CM-060 (38mm)	ƒxL= 1600 mm	ƒx1	45/45	0,276	R$ 11,04	R$ 66,24	⚑⇄×
⠿	CM-060 Contramarco tipo cadeirinha 34.8 x 24 mm só com Contramarco = CM-060 (38mm)	ƒxH= 2100 mm	ƒx2	45/45	0,276	R$ 11,04	R$ 66,24	⚑⇄×
⠿	CM-063 Contramarco cadeirinha 26×24 só com Contramarco = CM-063 (26mm)	ƒxL= 1600 mm	ƒx1	45/45	0,165	R$ 6,60	R$ 39,60	⚑⇄×
⠿	CM-063 Contramarco cadeirinha 26×24 só com Contramarco = CM-063 (26mm)	ƒxH= 2100 mm	ƒx2	45/45	0,165	R$ 6,60	R$ 39,60	⚑⇄×
⠿	CM-098 Contramarco soleira de porta estreito 34.8 x 47 mm só com Contramarco = CM-060 (38mm) ou CM-063 (26mm)	ƒxL= 1600 mm	ƒx1	45/45	0,392	R$ 15,68	R$ 94,08	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate = MP-347 (face)	ƒxL+20= 1620 mm	ƒx1	45/45	0,202	R$ 8,08	R$ 48,48	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate = MP-347 (face)	ƒxH+20= 2120 mm	ƒx2	90/45	0,202	R$ 8,08	R$ 48,48	⚑⇄×
⠿	CM-169 Arremate de piso só com Arremate = MP-347 (face)	ƒxL+20= 1620 mm	ƒx1	90/90	0,431	R$ 17,24	R$ 103,44	⚑⇄×
⠿	ME-092 — só com Arremate = ME-092 (meio de vão)	ƒxL= 1600 mm	ƒx1	45/45	0,160	R$ 6,40	R$ 38,40	⚑⇄×
⠿	ME-092 — só com Arremate = ME-092 (meio de vão)	ƒxH= 2100 mm	ƒx2	90/45	0,160	R$ 6,40	R$ 38,40	⚑⇄×
⠿	CM-169 Arremate de piso só com Arremate = ME-092 (meio de vão)	ƒxL-23= 1577 mm	ƒx1	90/90	0,431	R$ 17,24	R$ 103,44	⚑⇄×
Folhas 5
⠿	LG-006 Montante superior folha correr com olhal	ƒxLARGFL= 696 mm	ƒx2	90/90	0,677	R$ 27,09	R$ 162,53	⚑⇄×
⠿	LG-007 Travessa montante inferior de 100mm horizontal com olhal	ƒxLARGFL= 696 mm	ƒx2	90/90	1,229	R$ 49,16	R$ 294,98	⚑⇄×
⠿	LG-055 Travessa central com olhal	ƒxLARGFL= 696 mm	ƒx2	90/90	0,759	R$ 30,37	R$ 182,23	⚑⇄×
⠿	LG-050 Montante altura correr lisa sem puxador	ƒxALTFL= 2023 mm	ƒx2	90/90	0,816	R$ 32,64	R$ 195,86	⚑⇄×
⠿	LG-021 Montante altura correr com tubular estilo puxador redondo e mão de amigo lado aba	ƒxALTFL= 2023 mm	ƒx1	90/90	1,733	R$ 69,32	R$ 415,94	⚑⇄×
Reforço estrutural 2
⠿	LG-049 Montante altura mão de amigo lado baguete (reforço) só com Reforço de altura = Interno (LG-049)	ƒxALTFL= 2023 mm	ƒx1	90/90	0,905	R$ 36,20	R$ 217,22	⚑⇄×
⠿	LG-052 — só com Reforço de altura = Interno + externo (LG-052)	ƒxALTFL= 2023 mm	ƒx1	90/90	1,669	R$ 66,76	R$ 400,56	⚑⇄×
Baguete 6 subproduto
⠿	BG-057 Baguete para vidro de 6mm a 10mm glass.thickness >= 6	ƒxLARGFL= 696 mm	ƒx8	90/90	0,170	R$ 6,80	R$ 40,80	⚑⇄×
⠿	BG-057 Baguete para vidro de 6mm a 10mm glass.thickness >= 6	ƒxBAGSUP= 908 mm	ƒx4	90/90	0,170	R$ 6,80	R$ 40,80	⚑⇄×
⠿	BG-057 Baguete para vidro de 6mm a 10mm glass.thickness >= 6	ƒxBAGINF= 895 mm	ƒx4	90/90	0,170	R$ 6,80	R$ 40,80	⚑⇄×
⠿	LG-059 — glass.thickness <= 4	ƒxLARGFL= 696 mm	ƒx8	90/90	0,169	R$ 6,76	R$ 40,56	⚑⇄×
⠿	LG-059 — glass.thickness <= 4	ƒxBAGSUP= 908 mm	ƒx4	90/90	0,169	R$ 6,76	R$ 40,56	⚑⇄×
⠿	LG-059 — glass.thickness <= 4	ƒxBAGINF= 895 mm	ƒx4	90/90	0,169	R$ 6,76	R$ 40,56	⚑⇄×
Macho e cunha 4 subproduto
⠿	CL-011 Cunha de conexão para canal de 8.5mm só com Contramarco = CM-060 (38mm)	ƒx34	ƒx8	90/90	0,320	R$ 12,80	R$ 76,80	⚑⇄×
⠿	CL-009 Conexão macho para canal de 8.5mm só com Contramarco = CM-060 (38mm)	ƒx34	ƒx4	90/90	1,618	R$ 64,72	R$ 388,32	⚑⇄×
⠿	CL-011 Cunha de conexão para canal de 8.5mm só com Contramarco = CM-063 (26mm)	ƒx23	ƒx8	90/90	0,320	R$ 12,80	R$ 76,80	⚑⇄×
⠿	CL-009 Conexão macho para canal de 8.5mm só com Contramarco = CM-063 (26mm)	ƒx23	ƒx4	90/90	1,618	R$ 64,72	R$ 388,32	⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (21)

	Componente	Quantidade	Un	Custo/un	Condição
⠿	ROL-413 —	ƒx4	un	R$ 11,50	—	⚑×
⠿	NYL-396 —	ƒx8	un	R$ 2,19	—	⚑×
⠿	NYL-398 —	ƒx4	un	R$ 5,50	—	⚑×
⠿	NYL-400 —	ƒx1	un	R$ 9,67	—	⚑×
⠿	NYL-395 —	ƒx1	un	R$ 1,92	—	⚑×
⠿	NYL-042 —	ƒx12	un	R$ 0,20	—	⚑×
⠿	CON-381 —	ƒx1	un	R$ 2,56	—	⚑×
⠿	CON-383 —	ƒx2	un	R$ 5,00	—	⚑×
⠿	CAL-929 —	ƒx8	un	R$ 2,22	—	⚑×
⠿	PAR428 —	ƒx24	un	R$ 1,03	—	⚑×
⠿	FIT206 —	ƒxALTFL*6= 12138 pç	m	R$ 1,10	—	⚑×
⠿	FIT-224 —	ƒxLARGFL*8= 5568 pç	m	R$ 1,58	—	⚑×
⠿	SIL-NINC —	ƒxL+(H*2)= 5800 pç	m	R$ 7,00	—	⚑×
⠿	NYL-339 —	ƒx1	un	R$ 8,00	só com Reforço de altura = Interno + externo (LG-052)	⚑×
⠿	SD-896 CHUMBADOR DE CM-063/060	ƒx((INT((L-100)/400)+1)2)+((INT((H-100)/400)+1)2)= 20 pç	un	R$ 0,43	só com Contramarco = CM-060 (38mm) ou CM-063 (26mm)	⚑×
⠿	NYL-190 —	ƒx((INT((L-100)/400)+1)2)+((INT((H-100)/400)+1)2)= 20 pç	un	R$ 0,24	só com Arremate = MP-347 (face) ou ME-092 (meio de vão)	⚑×
⠿	PAR-4,2/16 —	ƒx((INT((L-100)/400)+1)2)+((INT((H-100)/400)+1)2)= 20 pç	un	R$ 0,15	só com Arremate = MP-347 (face) ou ME-092 (meio de vão)	⚑×
⠿	NYL-416 —	ƒx1	un	R$ 20,00	só com Arremate = MP-347 (face) ou ME-092 (meio de vão)	⚑×

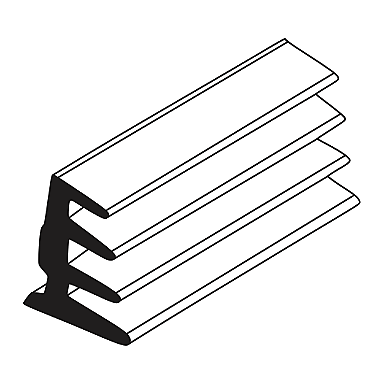

⠿	GUA-256 Guarnição em EPDM para vidro	ƒx(LARGFL8)+(ALTFL4)= 13660 pç	m	R$ 2,76	glass.thickness == 6	⚑×
⠿	GUA-259 —	ƒx(LARGFL8)+(ALTFL4)= 13660 pç	m	R$ 2,48	glass.thickness != 6	⚑×
⠿	GUA-304 —	ƒxALTFL*4= 8092 pç	m	R$ 0,95	glass.thickness < 10	⚑×

Identidade

Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.

Código

Categoria

Linha

Tipo (desenho)

Folhas

Medida padrão (mm)

Escolhas (3)

Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.

Contramarco ×

muda o desenho da esquadria

CM-060 (38mm) padrão ×

CM-060Contramarco tipo cadeirinha 34.8 x 24 mm

L×145/45×

CM-060Contramarco tipo cadeirinha 34.8 x 24 mm

H×245/45×

CL-011Cunha de conexão para canal de 8.5mm

34×890/90×

CL-009Conexão macho para canal de 8.5mm

34×490/90×

CM-098Contramarco soleira de porta estreito 34.8 x 47 mm

L×145/45×

SD-896CHUMBADOR DE CM-063/060

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

CM-063 (26mm) ×

CM-063Contramarco cadeirinha 26×24

L×145/45×

CM-063Contramarco cadeirinha 26×24

H×245/45×

CL-011Cunha de conexão para canal de 8.5mm

23×890/90×

CL-009Conexão macho para canal de 8.5mm

23×490/90×

CM-098Contramarco soleira de porta estreito 34.8 x 47 mm

L×145/45×

SD-896CHUMBADOR DE CM-063/060

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

Nenhum ×

Arremate ×

muda o desenho da esquadria

MP-347 (face) padrão ×

MP-347Arremate face reto 37mm

L+20×145/45×

MP-347Arremate face reto 37mm

H+20×290/45×

CM-169Arremate de piso

L+20×190/90×

NYL-190

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

PAR-4,2/16

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

NYL-416

×1×

ME-092 (meio de vão) ×

ME-092

L×145/45×

ME-092

H×290/45×

CM-169Arremate de piso

L-23×190/90×

NYL-190

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

PAR-4,2/16

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

NYL-416

×1×

Nenhum ×

Reforço de altura ×

muda o desenho da esquadria

Interno (LG-049) padrão ×

LG-049Montante altura mão de amigo lado baguete (reforço)

ALTFL×190/90×

Interno + externo (LG-052) ×

LG-052

ALTFL×190/90×

NYL-339

×1×

Parâmetros

Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas

Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.

Folhas que correm

Quais componentes são a concha, a chave e o puxador da folha de correr. Isso habilita configurar cada folha (corre/fixa, trava com chave, puxador) no painel do orçamento. Porta de giro não usa isto — a trava dela (fechadura, tranqueta, ferrolho) fica nas Escolhas.

Estilo de correr Concha (base da folha que corre) Chave (trava opcional) Puxador

Escolhe pelo nome — a lista vem do grupo (Fecho concha / Puxador) no Catálogo. Cadastrou um modelo novo nesse grupo? Aparece aqui sozinho.

Vidro

Vidro padrão (trocável no orçamento)

Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.

Vidros permitidos (nenhum marcado = todos servem)

Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado

Calibração pendente

Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
